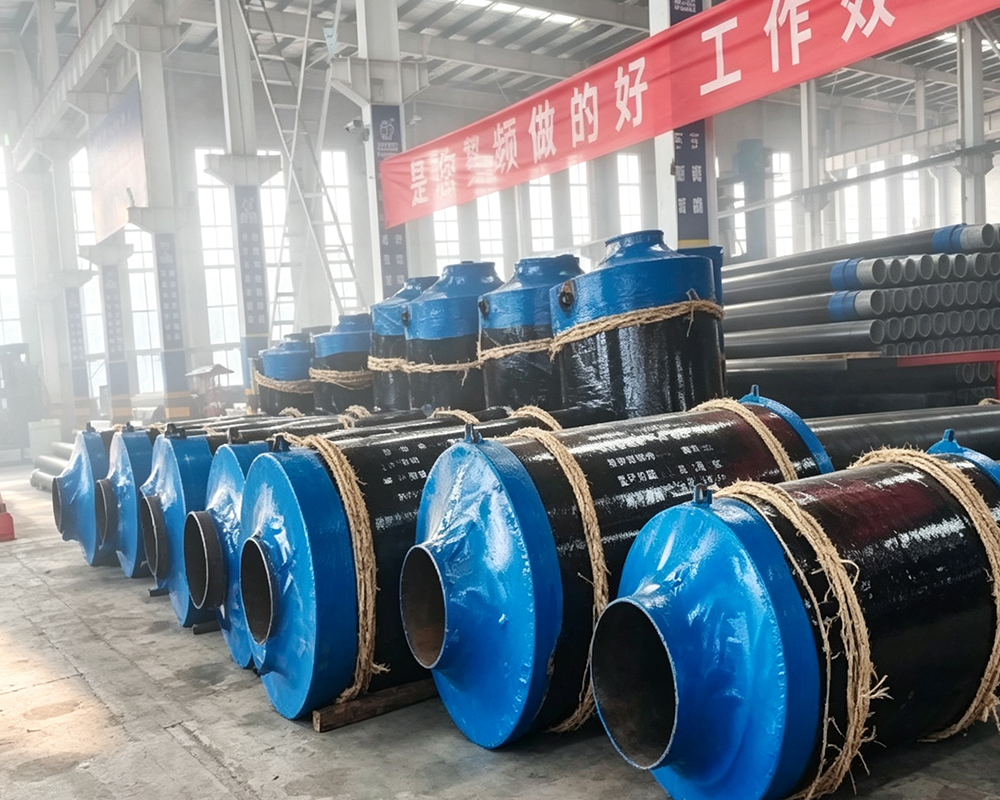

Теплоизолированные паровые трубы «сталь‑по‑стали» предварительного изготовления для прямой подземной прокладки по типу скольжения делятся на внутренне‑скользящие и внешне‑скользящие.
Внутренне‑скользящий тип (изнутри наружу)
Конструкция теплоизоляции состоит из рабочей стальной трубы, слоя снижения трения, алюмосиликатного слоя, микропористого силиката кальция, крепежных нержавеющих стальных лент, алюминиевой отражающей фольги, полиуретанового теплоизоляционного слоя, наружной стальной трубы и наружного антикоррозионного слоя. (В настоящее время практически не применяется).
Внешне‑скользящий тип (изнутри наружу)

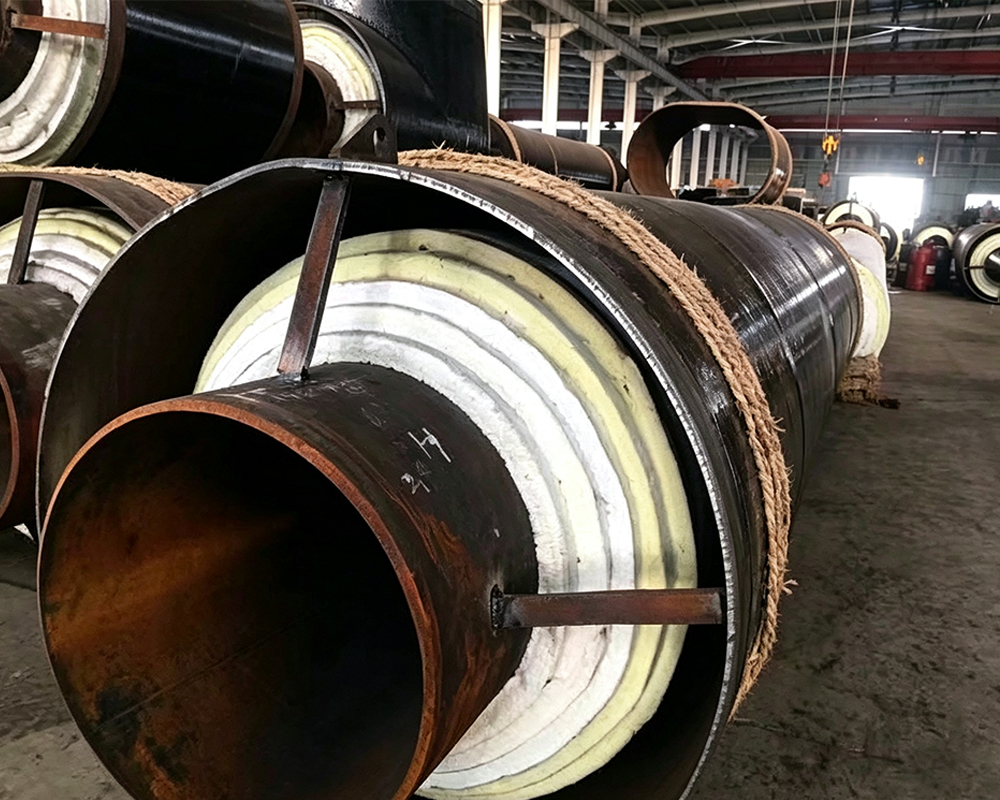

Конструкция теплоизоляции включает: рабочую трубу, теплоизоляционный слой из стекловаты, алюминиевую отражающую фольгу, крепежные нержавеющие стальные ленты, скользящие направляющие опоры, воздушный теплоизоляционный слой, наружную защитную стальную трубу и наружный антикоррозионный слой.
В качестве теплоизоляционного слоя обычно используется сверхтонкая стекловата. При высоких температурах применяется иглопробивной алюмосиликатный ковер. При обмотке теплоизоляционного слоя применяется перекрытие швов со смещением, что обеспечивает малые тепловые потери и хорошую воздухопроницаемость. Если теплоизоляция увлажнилась во время монтажа, влага может быть удалена путем постепенного повышения температуры пара для отвода паров и сушки. После сушки форма и теплоизоляционные свойства полностью сохраняются.
Конструкция направляющих опор обеспечивает малое трение качения, что способствует свободному температурному удлинению рабочей стальной трубы внутри наружной защитной трубы, снижает нагрузку на неподвижные опоры и значительно повышает стабильность и безопасность трубопровода. Между направляющими опорами и рабочей трубой установлены теплоизоляционные элементы, эффективно устраняющие явление тепловых мостов, а также предотвращают локальное повреждение антикоррозионного покрытия наружной защитной стальной трубы.
Применяемый стандарт
CJ/T246‑2018 «Предварительно изготовленные подземные теплоизолированные паровые трубы и арматура для городского теплоснабжения»
